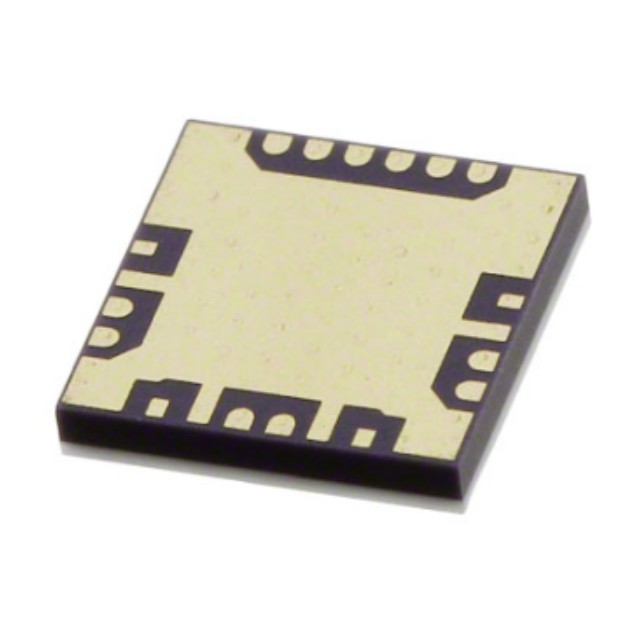

HMC6147ALC5A是一款緊湊型GaAs MMIC I/Q下變頻器，采用無引腳RoHS兼容型SMT封裝。 該器件提供13 dB小信號轉換增益，具有25 dBc邊帶抑制。 HMC6147ALC5A采用低噪聲放大器來驅動I/Q混頻器，LO由X2倍頻器驅動。 提供IF1和IF2混頻器輸入，并且可通過外部90°混合選擇所需邊帶。

I/Q混頻器拓撲降低了針對干擾邊帶進行濾波的要求。 HMC6147ALC5A是一款更小巧、可以代替混合單邊帶轉換器的產品，支持表貼制造技術，無需線焊。

特性

轉換增益： 13 dB

出色的鏡像抑制： 25 dBc

輸出IP3： +12 dBm

高輸出IP3： +27 dBm

16引腳5x5 mm陶瓷封裝： 25 mm2

規格

產品種類: 上下轉換器

射頻: 37 GHz to 44 GHz

中頻: 0 Hz to 4 GHz

LO頻率: 16.5 GHz to 22 GHz

增益: 13 dB

P1dB - 壓縮點: 1 dBm

NF—噪聲系數: 3.5 dB

工作電源電壓: 3 V

工作電源電流: 75 mA, 150 mA

最大工作溫度: + 85 C

安裝風格: SMD/SMT

封裝 / 箱體: QFN-EP-16

最小工作溫度: - 40 C

Pd-功率耗散: 1.6 W

應用

點對點與點對多點無線電

軍用雷達、EW與ELINT

衛星通信

傳感器
